পণ্যের বিবরণ
উৎপত্তি স্থল: শেনঝেন, চীন
পরিচিতিমুলক নাম: TFT Driver Board
সাক্ষ্যদান: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
মডেল নম্বার: ZY08012 V1.0
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ টুকরা
মূল্য: Please contact us for latest price
প্যাকেজিং বিবরণ: ব্যক্তিগতকৃত
ডেলিভারি সময়: ১-৭ কার্যদিবস
পরিশোধের শর্ত: টি/টি, এল/সি, ক্রেডিট কার্ড, পেপ্যাল
যোগানের ক্ষমতা: প্রতিদিন 500,0 টুকরা
ফাংশন: |
হেডফোন ইনপুট এবং আউটপুট এবং 3 ওয়াট ডুয়াল চ্যানেল অডিও এম্প্লিফায়ার আউটপুট |
ইন্টারফেস সংকেত: |
1xHDMI1.4, 1xDVI1.0 এবং 1xVGA |
আউটপুট: |
2 পোর্ট এলভিডিএস আউটপুট সমর্থন করে |
মাত্রা: |
139.0 x 53 মিমি |
সংগ্রহস্থল তাপমাত্রা: |
-20 ~ 60℃ |
অপারেটিং তাপমাত্রা: |
-১০ ~ ৫০°সি |
ফাংশন: |
হেডফোন ইনপুট এবং আউটপুট এবং 3 ওয়াট ডুয়াল চ্যানেল অডিও এম্প্লিফায়ার আউটপুট |
ইন্টারফেস সংকেত: |
1xHDMI1.4, 1xDVI1.0 এবং 1xVGA |
আউটপুট: |
2 পোর্ট এলভিডিএস আউটপুট সমর্থন করে |
মাত্রা: |
139.0 x 53 মিমি |
সংগ্রহস্থল তাপমাত্রা: |
-20 ~ 60℃ |
অপারেটিং তাপমাত্রা: |
-১০ ~ ৫০°সি |

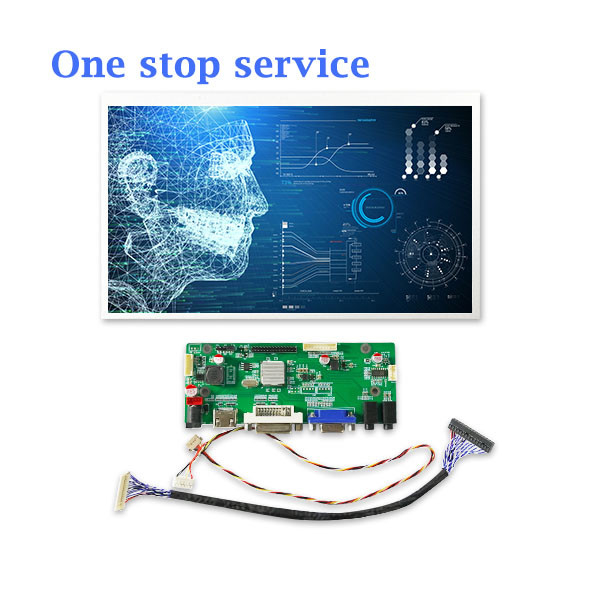

ZY08012 V1.0 কন্ট্রোলার বোর্ড সহ TFT প্যানেল ডিসপ্লে মাল্টি-ফাংশন ডিসপ্লে ড্রাইভার বোর্ড
বর্ণনা
ZY08012 V1.0 হল একটি মাল্টি-ফাংশন ডিসপ্লে ড্রাইভার বোর্ড যা 1xHDMI1 একত্রিত করে।4, 1xDVI1.0 এবং 1xVGA ইনপুট ইন্টারফেস, 186MHz পর্যন্ত 2 পোর্ট LVDS আউটপুট, হেডফোন ইনপুট এবং আউটপুট এবং 3 ওয়াট ডুয়াল চ্যানেল অডিও এম্প্লিফায়ার আউটপুট সমর্থন করে।
বৈশিষ্ট্য
| পাওয়ার ইনপুট | 12V DC ইনপুট /12V 680mA+/-10mA |
| সিগন্যাল ইনপুট | 1 HDMI ইনপুট / 1 HDMI |
| সিগন্যাল ইনপুট | 1 ভিজিএ ইনপুট / 1 ভিজিএ |
| সিগন্যাল ইনপুট | 1 ডিভিআই ইনপুট / 1 ডিভিআই |
| সিগন্যাল আউটপুট |
6/8 বিট একক / ডাবল এলভিডিএস আউটপুট 6/8 এলভিডিএস |
| অডিও ইনপুট | 3.5mm হেডফোন ইনপুট /3.5mm |
| অডিও আউটপুট | হেডফোন আউটপুট /3.5mm |
| অডিও আউটপুট | স্পিকার_এল/আর |
| অন্যান্য | আই২সি/এডিসি/ইউএআরটি |
ইন্টারফেস ফাংশন বর্ণনা চিত্র
| না। | বর্ণনা |
| সি এন ৬ | এডিসি ইন্টারফেস / এডিসি |
| সি এন ৯ | ডিসপ্লে প্যানেল ভোল্টেজ সেটআপ |
| সি এন ১১ | LVDS আউটপুট ইন্টারফেস /LVDS |
| সি এন ১৫ | ইউএআরটি ইন্টারফেস |
| সি এন ৭ | আই২সি বাস ইন্টারফেস /আই২সি |
| সি এন ৮ | কীপ্যাড ইন্টারফেস |
| সি এন ১২ | 3W স্পিকার_এল/আর আউটপুট /3 |
|
সি এন ১৩ |
বাহ্যিক 3.5 মিমি হেডফোন আউটপুট ইন্টারফেস |
|
সিএন১৪ |
বাহ্যিক 3.5 মিমি হেডফোন ইনপুট ইন্টারফেস |
| সি এন ৫ | বাহ্যিক ভিজিএ ইনপুট ইন্টারফেস |
| সি এন ৪ | বাহ্যিক ডিভিআই ইনপুট ইন্টারফেস |
| সি এন ৩ | বাহ্যিক HDMI ইনপুট ইন্টারফেস |
| সি এন ১ | বাহ্যিক 12V DC ইনপুট ইন্টারফেস |
| সিএন২ | অন্তর্নির্মিত 12V DC ইনপুট ইন্টারফেস |
| সি এন ১০ | ব্যাকলাইট নিয়ন্ত্রণ ইন্টারফেস |
কাঠামোগত মাত্রা চিত্র
